一、簡介
本系列液壓缸是由14種缸徑，分別按兩種速比組成28種規格的單活塞雙作用差動油缸。另外缸頭法蘭、中間軸銷和底座安裝三種還可作成雙活塞雙作用等速油缸，再加上有無緩沖與上述28種規格組成384個品種。其安裝形式和尺寸符合德國鋼廠和IS03320標準，特別適合環境惡劣、重載的工作狀態。廣泛應用于鋼鐵、鑄造、鍛造及機械制造等工業部門。
二、工作條件
工作壓力MPa：25、35工作介質：礦物油、磷酸油和水-乙二醇
工作溫度℃：-30~+100 介質粘度cst：2.8~380
速度m／s：0.5(采用特殊密封可達到15)
三、型號選擇
CD 25 E D／d × S A 10 02 C G U M T ※
CD——種類：CD=差動缸；CG=等速缸
25——工作壓力：250=25MPa；350=35MPa
E——安裝形式：A=尾部單耳環帶襯套；B=尾部單耳環帶關節軸承；C=前法蘭；
D=后法蘭；E=中間軸銷；F=底座
D／d——缸徑／杠徑(詳見表一)
S——行程
A——缸頭、缸底連接方式：A=兩端均以螺紋連接；
B=缸頭螺紋連接、缸底焊接（D≤100）
10——系列號：10=10系列；10~19系列尺寸相同
02——接口：01=英制螺紋；02=公制螺紋
C——活塞桿材質：C=45鋼表面鍍硬鉻；H=50鋼表面鍍硬鉻；L=1Crl7Ni2鋼表面鍍硬鉻
G——活塞桿螺紋：G=用于耳環GA、GAK及SA的螺紋；A=用于GAS耳環的螺紋
U——緩沖：U=無緩沖；D=帶緩沖
M——油介質：M=礦物油，丁晴橡膠密封；v=磷酸酯氟橡膠密封
T——密封結構：T=滑動環組合密封；A=V型密封圍組
※——進一步說明

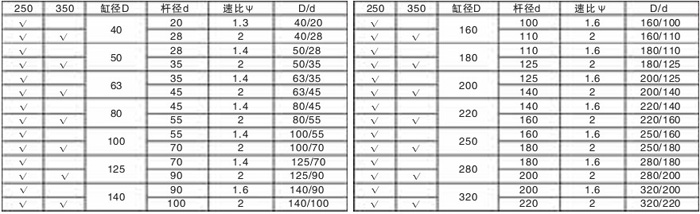

表一 D/d——缸徑/杠徑

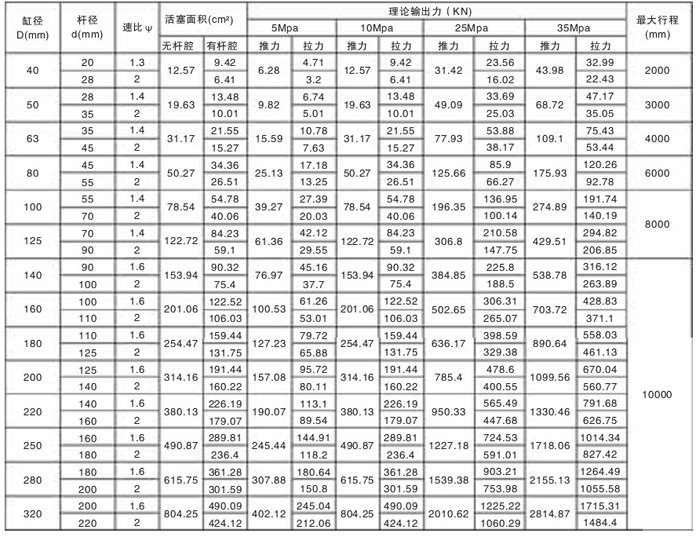

技術參數：

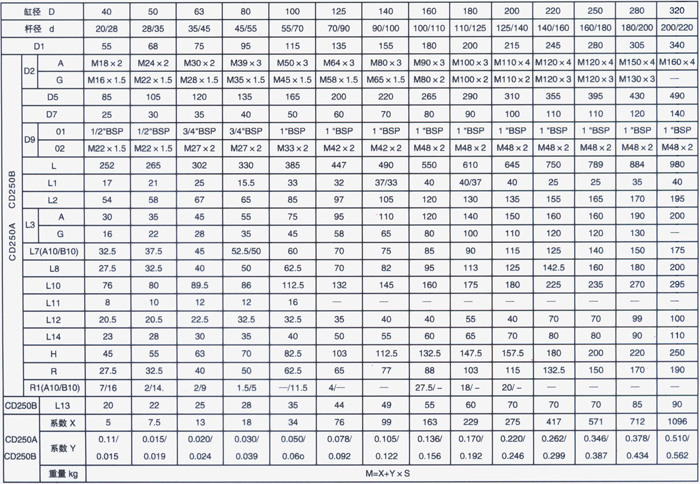

CD250A、CD250型系列差動重載液壓缸外形尺寸
CD250A、CD250 尾部單耳環帶滑動軸承 尾部單耳環帶聯節軸承
注：
1、A10型用螺紋連接缸底，適用于所有尺寸的缸徑。
2、B10型用焊接缸底，只用在D≤100的缸徑。
3、缸頭外側采用密封蓋，僅用于D≥125的缸徑。
4、缸頭外側采用活塞桿導向套，僅用于D≤100的缸徑。
5、缸頭、缸底與缸筒輝紋連接時，當缸徑D≤100時，螺釘頭均露在法蘭外，當缸徑D＞100時，螺釘頭凹入缸底法蘭內。
6、單向節流閥和排氣閥與水平線夾角θ：CD350系列：缸徑≤200，θ=30°，缸徑≥220， θ=45°
CD250系列：除缸徑=320，θ=45°，其余均為30°。
